Renovatiemondstuk 160-200

Beschrijving

Uniek in opbouw en resultaat

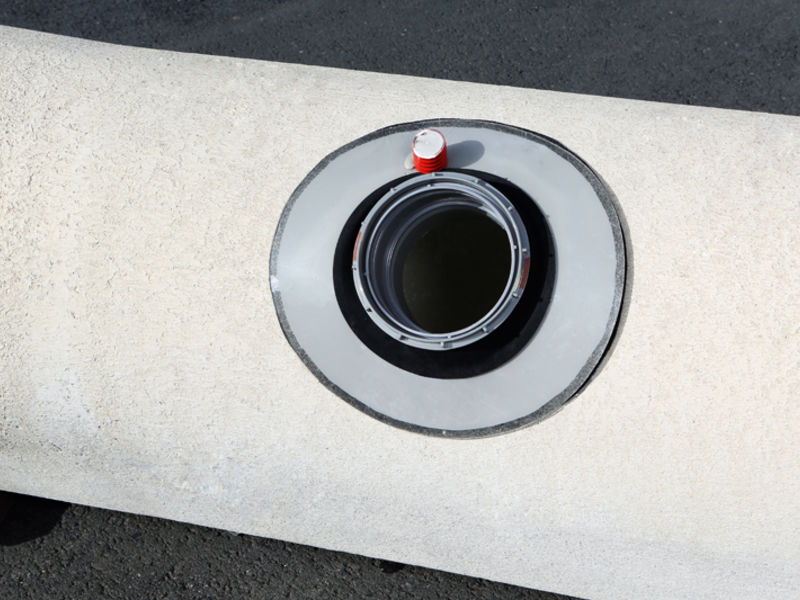

Het Funke Renovatiemondstuk is ontwikkeld voor het herstel van oude riolen met uitgebroken, beschadigde of ingekapte inlaten op betonnen en grès hoofdriolering. Het is verkrijgbaar in twee versies; het Renovatiemondstuk DN/OD 160 is geschikt voor openingen tot maximaal 260 mm (minimaal 200 mm voor de mof). Bij het Renovatiemondstuk DN/OD 200 kan de opening (breuk) een maximale diameter van 310 mm hebben (minimaal 250 mm). Dankzij de constructie kan dit product worden gebruikt om ook in deze situaties een betrouwbare, waterdichte verbinding te maken.

Het is voorzien van een kogelgewricht dat kan worden ingesteld worden van 0° tot 11°. De kit bestaat uit de mof met kogelgewricht 11°, een transparante buitenplaat, een flexibele vouwbare binnenmal, reinigingsmiddel+borstel, afdichtmiddel, Twee-componenten Epoxy-giethars, mixer en trechter. Het rode montagewerktuig moet apart worden besteld.



Voordelen in gebruik :

  • Flexibel standaardproduct
  • Aanpasbaar aan verschillende breukdiameters (openingen), tot maximaal 310 mm
  • Kan ook worden gebruikt voor gebroken openingen
  • Stevige verbinding
  • Waterdicht dankzij speciaal aangepaste afdichtingshars
  • Kosten- en tijdsbesparend tov andere herstellingmethodes.

Technische fiche

Goedkeuring/Norm DIBt-goedkeuring Z-42.3-564
Nominale aansluitdiameter : DN/OD 160 en DN/OD 200
Nominale verdeelstukdiameter :

DN/OD 160

  • Type 1: DN 300 voor wanddikte 35 - 110 mm
  • Type 2: DN 400 - DN 600 voor wanddikte 50 - 130 mm
  • Type 3: DN 700 - DN 1000 voor wanddikte 85 - 160 mm

DN/OD 200

  • Type 1: DN 400 voor wanddikte 50 - 130 mm
  • Type 2: DN 500 - DN 600 voor wanddikte 55 - 140 mm
  • Type 3: DN 700 - DN 1000 voor wanddikte 85 - 180 mm
Kleur : Grijs

Materiaal :

PVC-U (vrij van weekmakers)
Installatievoorschriften : Installatie-instructies fabrikant
Installatievoorwaarden : In overeenstemming met de instructies van de fabrikant
Inhoud van de kit :
  • Tweecomponenten afdichtingshars
  • Vultrechter en Menger
  • Mof (geïntegreerd kogelgewricht verstelbaar van 0° tot 11°)
  • Transparante buitenplaat met vulbuis
  • Flexibele binnenmal
  • Afdichtingskit
  • Reiniger + borstel
  • Montagehandleiding

Montagewerktuig (rood) moet apart worden besteld

Toepassing: Aansluiting van leidingen DN/OD 160 of DN/OD 200 op betonnen en grès hoofdriolen met gebroken of ingekapte openingen die gerenoveerd moeten worden.
Speciale kenmerken
  • Geschikt voor het herstellen van oude verbindingen, zoals uitgebroken openingen
  • Geschikt voor openingen van 200 mm tot 260 mm met het Renovatiemondstuk DN/OD 160 en van 250 mm tot 310 mm met het renovatiemondstuk DN/OD 200
  • Dankzij het kogelgewricht dat in de mof is geïntegreerd, draaibaar van 0° tot 11°.
  • Manchetverbinding
  • Waterdicht dankzij een speciaal aangepast afdichtingshars
  • De Mof, tweecomponentenhars met mixer en vultrechter zijn inbegrepen in de Funke-reparatieset (montagegereedschap moet apart worden besteld)

Video's

Montage renovatiemondstuk
