Vernieuwing pompstation Leuvensevest - Lier (BE)
Toepassing Funke BI-Adapter DN800 voor overgang vanuit betonnen buis met voet.
|
Vervanging Pompstation Leuvensevest |
|
Leuvensevest - 2500 Lier |
|
Aquafin NV |
|
S. bilt |
|
Bruggeman-Maes |
|
Mei 2026 tot najaar 2026 |

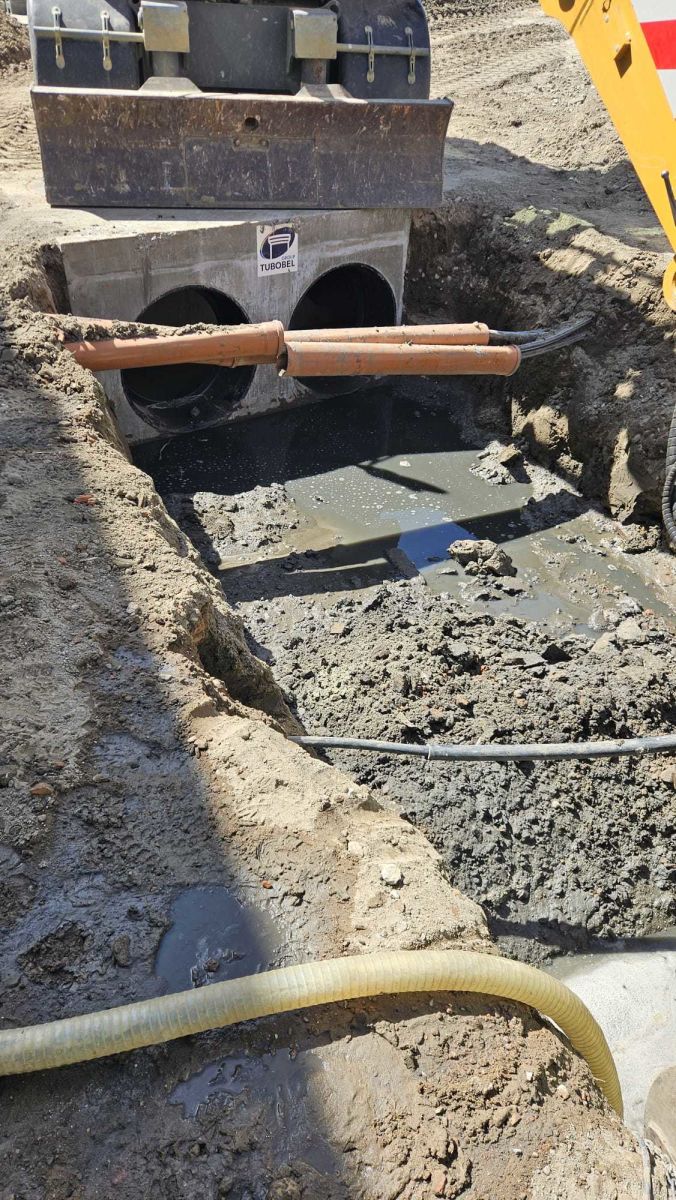

In dit project realiseerde aannemer Bruggeman-Maes de overgang van een Betonnen buis met voet DN800 naar een PP Buis DN800, dubbelwandig met geribbelde buitenzijde.

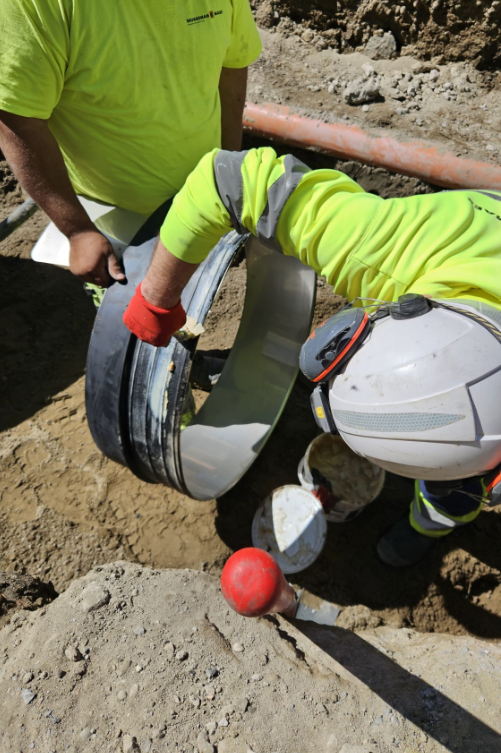

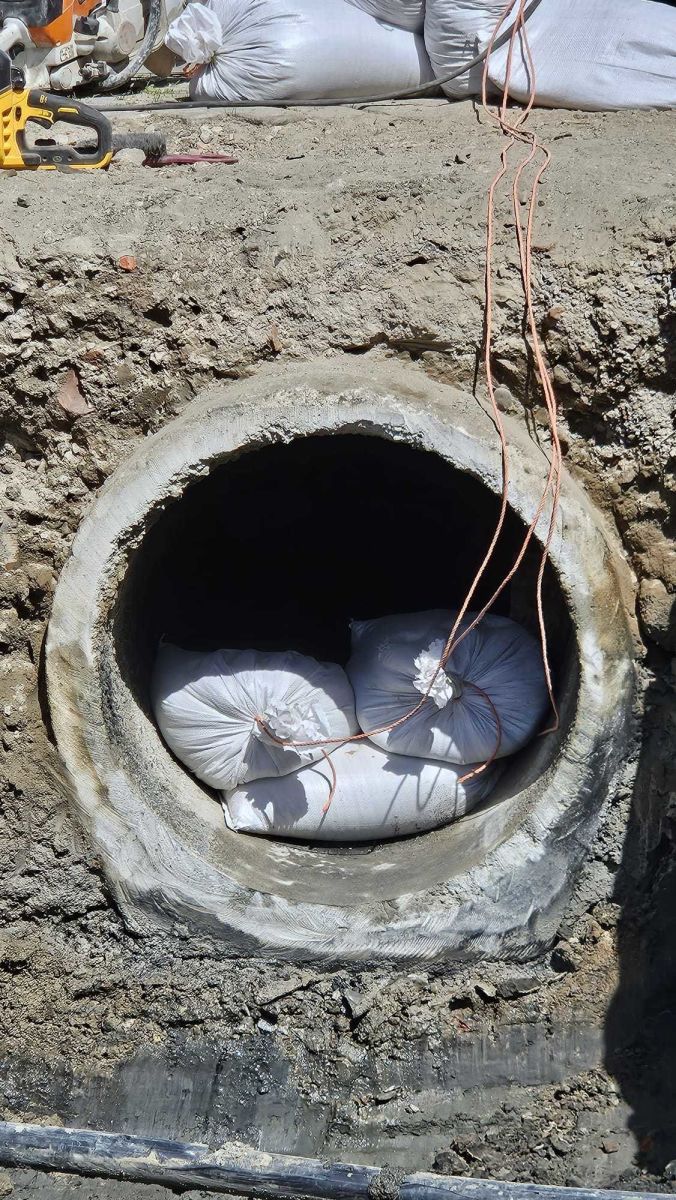

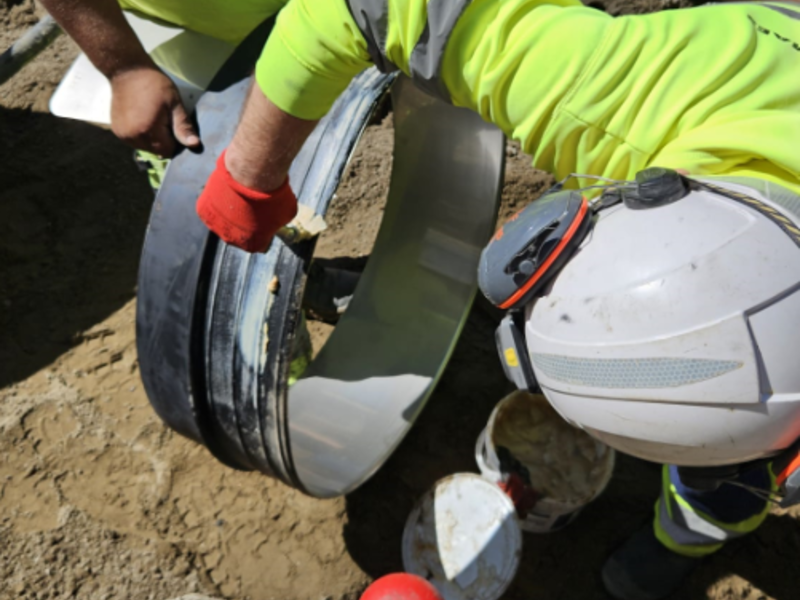

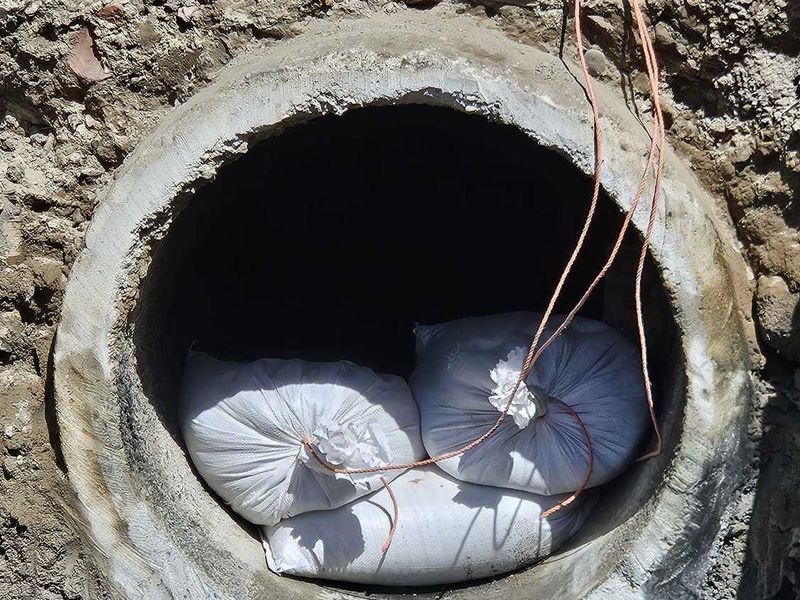

In de eerste stap wordt er inwendig aangesloten in de betonnen buis met binnendiameter 800mm mbv de Inox Binnenhuls van de BI-Adapter. Het werken met de BI-Adapter biedt verschillende voordelen : de binnendiameter is bij betonnen buizen vooraf voldoende exact gekend waardoor het product vooraf besteld kan worden en er geen vertraging is op de werf.

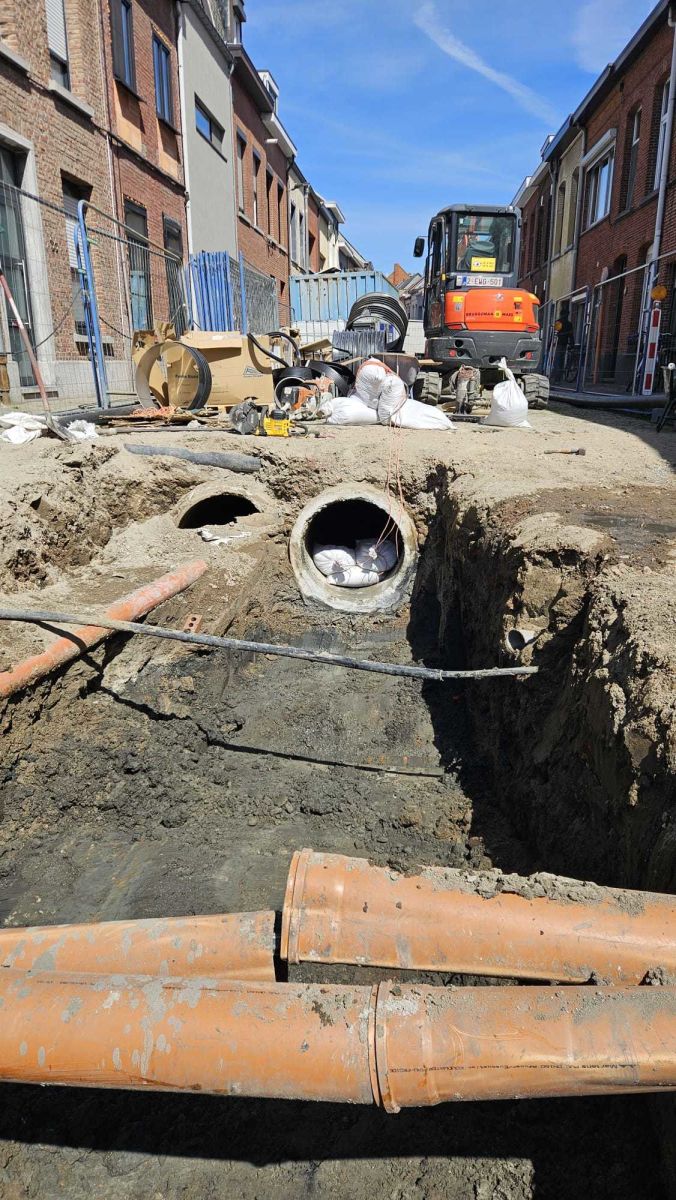

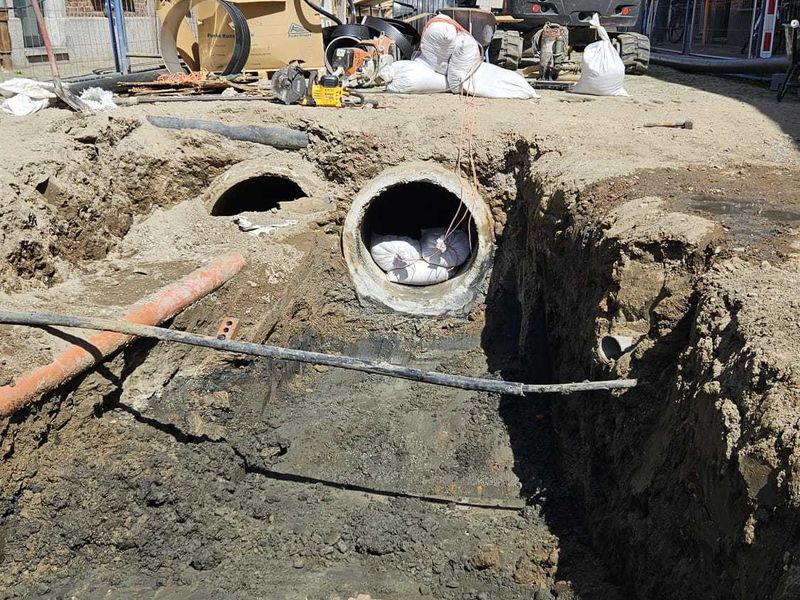

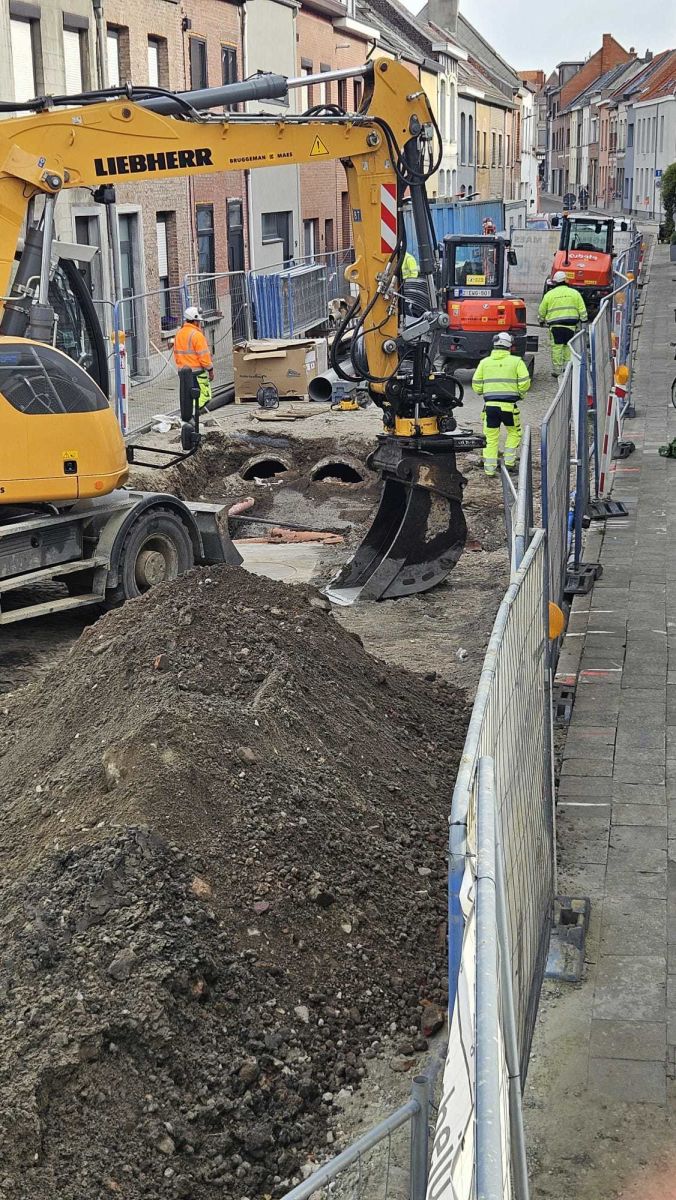

In dit project lagen de 2 betonnen buizen kort tegen elkaar wat een aansluiting langs de buitenzijde eveneens onzeker maakte. Tot slot kwam bij de uitvoering nog een belangrijk gegeven boven : de betonnen buis DN800 had een platte voet. Dankzij de BI-Adapter hoeft men met deze obstakels geen rekening te houden, de eenvoudige inwendige montage zorgt voor een snelle werkwijze.
In een tweede stap wordt de BI-Adapter (nieuwe spie-uiteinde van 800mm op de betonnen buis) verbonden met de geribbelde PP buis (buitendiameter 895mm) dmv een Funke VPC-Koppeling. De VPC-Koppeling kan een diameterverschil opvangen tot 70mm. In dit geval is het verschil 95mm wat opgelost werd met het toepassen van twee extra uitvulringen over de BI-Adapter te plaatsen.

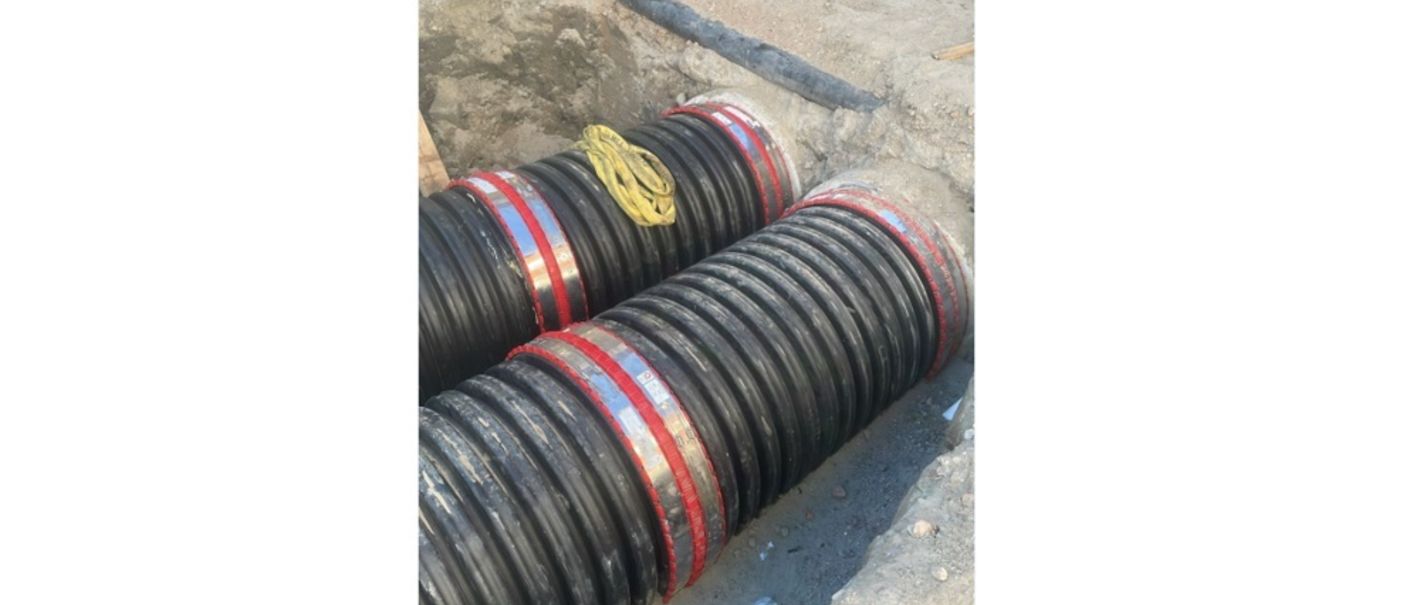

In een laatste stap werden 2 extra VPC-koppelingen voorzien als schuifmof voor het onderling verbinden van de PP geribbelde buizen. Het aan te leggen traject was slechts 8 meter met bovendien nog een bocht van 15° in. Dankzij de eenvoudig te monteren VPC-koppeling kon er geëindigd worden met een passtuk en kon aannemer Bruggeman-Maes veilig langs de andere nutsleidingen heen werken.
