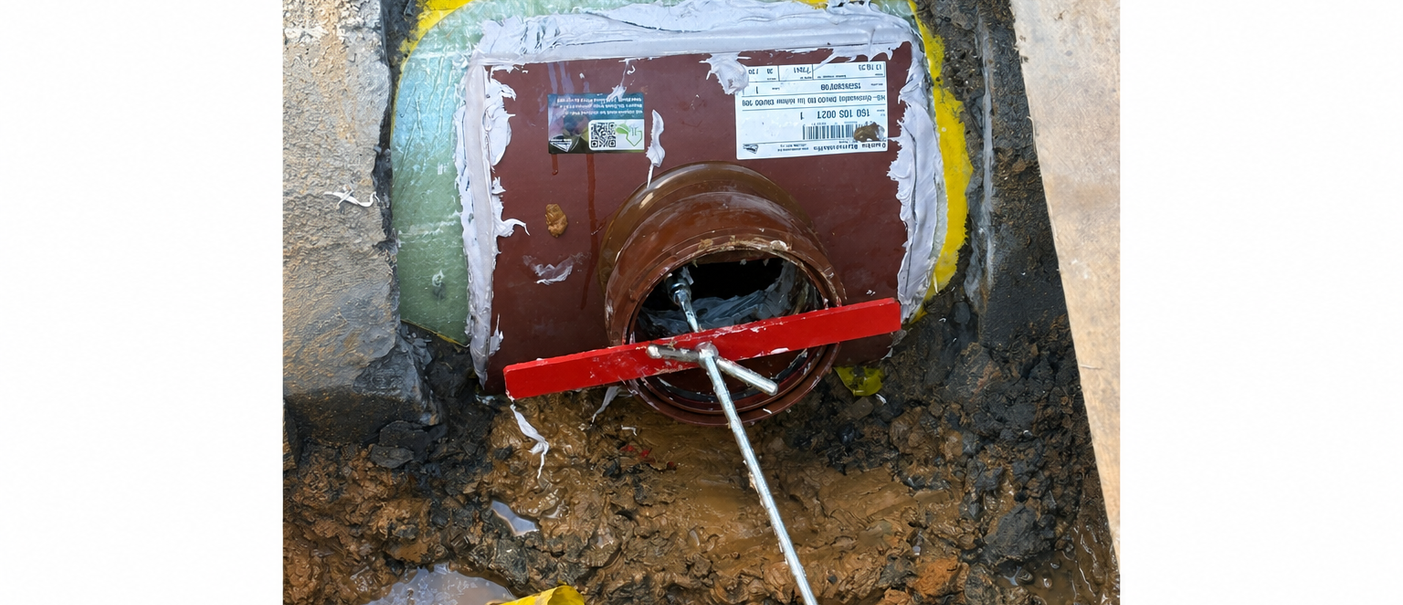

Nouvelles pièces de piquages pour collecteur de type « Liner » sur Ovoïde en béton - Anderlues (BE)
Dans la commune d'Anderlues (province du Hainaut), 98 raccordements domestiques sur une canalisation ovoïde rénovée par liner ont été remplacés à l'aide de la Selle de piquage Funke HSK pour liner et du Kit de Montage Complet Funke.
|
Rénovation du réseau d'égouts principal et installation de nouveaux raccordements domestiques |
|
Rue du Vieux Cimetière - 6150 Anderlues |
|
IDEA |
|
Wanty |
|
Avril 2026 - Août 2026 |
Dans le cadre de ce projet situé rue du Vieux Cimentière à Anderlues, une canalisation principale en béton de section EI 500/750 a été rénovée à l'aide d'un liner intérieur.
La direction de l'intercommunale IDEA a ensuite donné l'ordre de renouveler entièrement les raccordements individuels de 160 mm de diamètre. Cette technique de réalisation offre une très longue durée de vie, supérieure à celle d'autres méthodes. Une pièce de piquage Funke assure la jonction avec le liner du collecteur, et le tuyau de raccordement vers l’habitation est entièrement renouvelé.
Afin de déterminer quel piquage Funke était le plus adapté, une étroite collaboration s’est mise en place entre l’entrepreneur Wanty, le maître d’ouvrage IDEA et les responsables technico-commerciaux du fabricant Funke Kunststoffe ainsi que de VV-Plastics.
Sur la base de l’inspection par caméra, tous les raccordements domestiques existants (orifices d’urgence) ont été cartographiés individuellement. Pour chaque raccordement domestique, on a déterminé à quelle hauteur (par rapport au niveau d’écoulement) il débouche dans le réseau d’égouts principal et quel est le diamètre de l’orifice d’urgence existant. Le point de raccordement est important pour déterminer si le raccordement doit se faire dans la partie supérieure circulaire ou sur le flanc non circulaire de l’ovoïde. Dans la partie circulaire, 66 raccordements domestiques ont été réalisés à l’aide de Selle de piquage Liner HSK. Les 32 raccordements restants, situés sur les flancs de l’ovoïde, ont été réalisés à l’aide du Kit de montage complet KLM. Ce kit de montage complet KLM est entièrement fabriqué sur mesure, sur la base d’un plan de fabrication, en fonction de la hauteur de raccordement, de manière à épouser la courbure de l’ovoïde et garantir un bon collage. De même, on veille à ce que l'écoulement dans le tuyau de raccordement s'incline vers l'égout principal, même pour les raccordements situés dans la moitié inférieure de cet égout principal.
Au début des travaux, les responsables technico-commerciaux du fabricant Funke Kunststoffe et de VV-Plastics ont dispensé une formation sur place afin d’expliquer la méthode d’exécution à l’entrepreneur.
